氣旋篩結構示意圖及技術參數
發布時間：2021-07-06 瀏覽：456次
氣旋篩結構示意圖及技術參數
氣旋篩主要針對要求篩分精度高，超微細粉、密度小(比重輕)、輕微濕度、易附粘性粉或有靜電反應的物料,具有自由抖網，自動清潔，有破碎塊狀物料的功能。為了使客戶對氣旋篩有更多的了解，康振機械機械廠家將氣旋篩的結構示意圖及技術參數詳細說明如下。

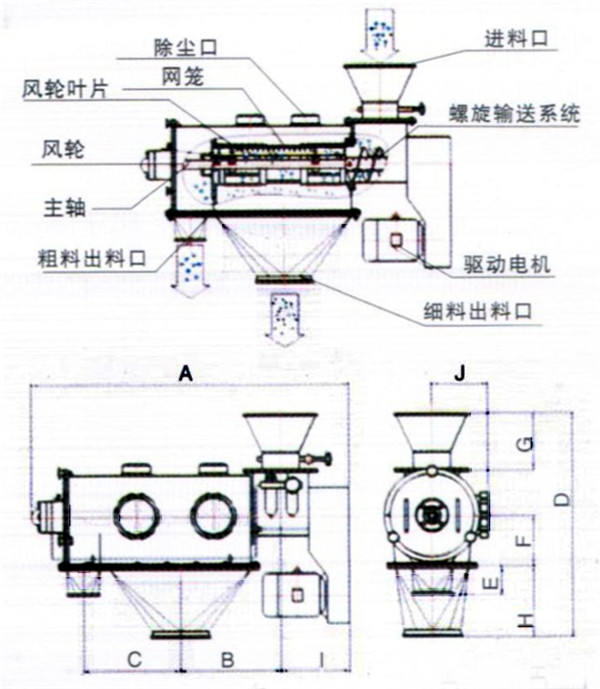

氣旋篩（臥式氣流篩）結構示意圖：
氣旋篩分機外形尺寸
| 型號 | A | B | C | D | E | F | G | H | I | J |
| WQS18-65 | 1430 | 460 | 420 | 1005 | 135 | 230 | 250 | 330 | 340 | 210 |
| WQS30-100 | 1845 | 655 | 766 | 1240 | 320 | 285 | 300 | 350 | 380 | 290 |
| WQS50-130 | 2230 | 870 | 790 | 1775 | 280 | 515 | 150 | 660 | 400 | 485 |
氣旋篩技術參數：
| 型號 | 材質 | 功率 | 適用 |
| WQS18-65 | Q235A | 2.2KW | 500目以下篩分 |
| SUW304 | |||
| WQS30-100 | Q235A | 4KW | 500目以下篩分 |
| SUW304 | |||
| WQS50-130 | Q235A | 5.5KW | 300目以下篩分 |
氣旋篩分機物料由螺旋輸送機均勻地送入到系統后，經過螺旋葉片推擠輸送篩內，轉子(流化條)勻速攪拌，使物料形成離心懸浮不斷地撞擊篩網，細粉通過篩網管排出。在氣旋篩運行過程中，粗料(塊狀)經過打擊再破碎可達到合格品通過網孔落人細料倉口排出，粗料從尾端粗料口排出。
