旋振篩物料運動規律的計算機模擬

發布時間:2021-08-28 瀏覽:544次

旋振篩物料運動規律的計算機模擬


        從上面分析可知,旋振篩的物料相對于篩面的位移}X和△Y由(C9)和(10)給出,這是一個變系數非線性常微分方程組,用普通的方法不易求解,下面通過數值方法,采用二階微分方程的龍格一庫塔法來求得△X和△Y,并用計算機繪出物料的運動軌跡曲線,從而可以找到其運動的特點,并且還可以得出影響運動軌跡的主要因素,選取篩機的較優參數。其計算機模擬框圖如圖20

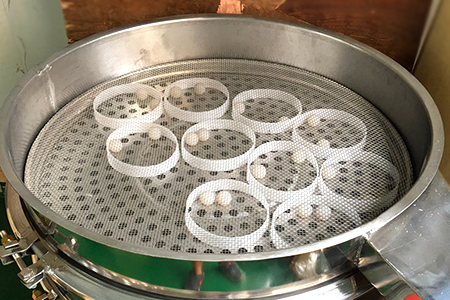

旋振篩彈跳球

        由上面計算機繪制的圖線可以看出,單顆粒物料在篩面上的相對運動軌跡是按順時針方向旋轉的,取決于激振電機的正轉,是從中心逐漸向邊緣移動,既有宏觀的輸送運動,又有微觀的翻滾運動。當偏心塊之間的夾角不同時,物料的運動狀態和軌跡不同。當其夾角在300^-450之間時,翻滾運動激烈,此時的篩分效率zui高。另外還可以看出,偏心質量mo、偏心半徑r,篩機參振部分的質量M、轉動慣量J和彈簧剛度,對物料的運動軌跡影響較大。m。較大時,激振力較大,物料處于拋擲運動狀態,不利于篩分作業,但m。較小時,生產量小,另外微觀的翻滾運動也不劇烈。偏心半徑r要選得適當,即不能太大或太小。當參振部分的質量M較小時,易激振,微觀的翻滾運動,宏觀的螺旋輸送運動速度較快,但隨著M的增大激振費力,運動速度較慢。隨著J的增加,搖擺運動劇烈起來,使得物料顆粒沿切線方向的慣性力增加,從而微觀的翻滾運動越劇烈,宏觀運動的軌跡近似于螺線,較為理想。
